용접철망(WIRE MESH) 개요

용접철망(Wire Mesh)은 냉간압연 또는 신선된 경강선을 가로배열과 세로배열로 직각 정열하여 교차지점을 형성하여 교차점에 전기저항 용접하여 접합한 격자형 Mesh Sheet이다.

1.용접철망 생산규격

[나라장터 물품 식별번호]

철선규격			메쉬규격(mm)	표준 제품규격(mm)
레귤러 둥근 철선	레귤러 이형 철선	디자인 둥근 철선		W (가로) × L (길이)
Ø6.mm	Ø6.mm	Ø6.mm	#4 100*100	1800*1800
Ø6.mm	Ø6.mm	Ø6.mm	#4 150*150	1800*1800
Ø5.mm	Ø5.mm	Ø5.mm	#6 100*100	1800*1800
Ø5.mm	Ø5.mm	Ø5.mm	#6 150*150	1800*1800
Ø4.mm	Ø4.mm	Ø4.mm	#8 100*100	1800*1800
Ø4.mm	Ø4.mm	Ø4.mm	#8 100*100	1800*1800

※제품 표준규격 외 치수 별도 주문

2.용접철망 종류

1)레귤러 용접철망
망눈 모양이 정사각형인 것이나 직사각형이라도 동일 망눈 치수만으로 구성되어 있는 것으로서, 세로선과 가로선이 각각 동일한 선 지름 또는 공칭선 지름을 갖고 있는 용접철망
2)디자인 용접철망
망눈 모양이 정사각형과 직사각형이 혼재하고 있는 것, 직사각형만으로도 망눈 치수가 동일하지 않은 것을 포함하는 용접철망 혹은 세로선과 가로선의 선 지름 또는 공칭선 지름이 통일되지 않은 용접철망

3.용접철망 특징

1)시공성
전체가 격자망으로 용접되어 일반철근과 비교하여 조립 및 시공이 쉬우므로 특별한 기술이 필요하지 않다.
2)공기단축
제품자체 그대로 설치하므로 일반 철근공사에 비해 시공속도가 빠르며 별도의 장비가 필요하지 않으므로 단시일 내 공사가 가능하다.
3)콘크리트 부착 성능향상
좁은 간격으로 철심이 격자로 유지하고 있으므로 철근에 비해 콘크리트의 부착성능이 향상된다.

4.용접철망 기술적 사용 장점

1)규격화된 기계적 스포트 용접(Spot Welding)으로 철망의 메쉬 규격의 치수가 정밀하고 응력 분포가 균일하여 균열제어에 효과적이다.
2)용접철망은 제품이 견고하고 항복강도 및 인장강도가 높아 사용하고자 하는 지면에 집중 하중과 분포하중의 균열에 효과적이다.
3)배근작업에서 자재의 불필요 손실을 줄이며 초보 기술자도 작업이 용이하다.
4)용접철망은 스포트 용접으로 철망의 응력분포가 균일하여 균열 제어에 효과적이다.
5)폭넓은 지면에 사용과 제품의 다양한 크기로 제작 제품의 경량화가 가능하다.

5.용접철망 적용범위

1)농로,교량,터널
2)주택 및 아파트
3)콘크리트 배수로
4)천장 및 바닥
5)지하철(수도터널)
6)콘크리트 각종 벽
7)콘크리트 각종 기둥
8)콘크리트 포장도로
9)콘크리트 고속도로
10)산업단지 조성 및 공장

6.둥근 철선의 표준 선 지름

Ø2.60 / Ø3.20 / Ø4.00 / Ø5.00 / Ø5.50 / Ø6.00 / Ø7.00 / Ø8.00 / Ø9.00 / Ø10.0 / Ø12.0 / Ø13.0

7.둥근 철선의 표준 선 지름 허용공차

철선지름 규격	철선지름 허용공차
Ø2.9mm 이하	±0.06mm
Ø2.9mm ~ Ø4mm	±0.08mm
Ø4mm ~ Ø6mm	±0.10mm
Ø6 ~ 초과규격	±0.13mm

8.기계적 성질

종류의 기호	적용선지름(mm)	항복점 또는 0.2% 항복강도(N/mm)	인장강도(N/mm)	연신율(%)	단면수축률(%)	용접점 전단 강도(N/mm)
WFP WFP-D	Ø2.6이상Ø13이하	-	490이상	-	30%이상	250이상
WFR,WFI WFR-D WFI-D	Ø4 ~ Ø7이하	400이상	490이상	8이상	-	150이상
	Ø7 ~ Ø16이하					130이상
WFSP,WFSR WFSI WFSI-D WFSR-D WFSI-D	Ø4이상	500이상	550이상	12이상	-	150이상

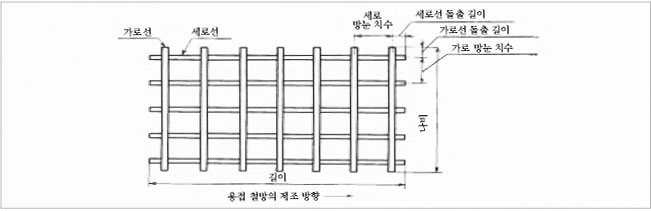

9.용접철망 - 제품설명도

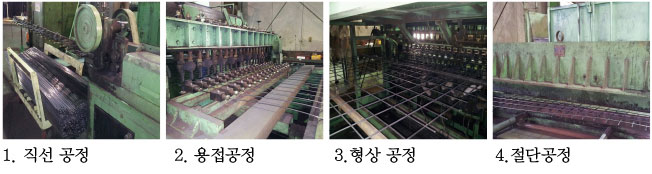

10.용접철망 생산공정

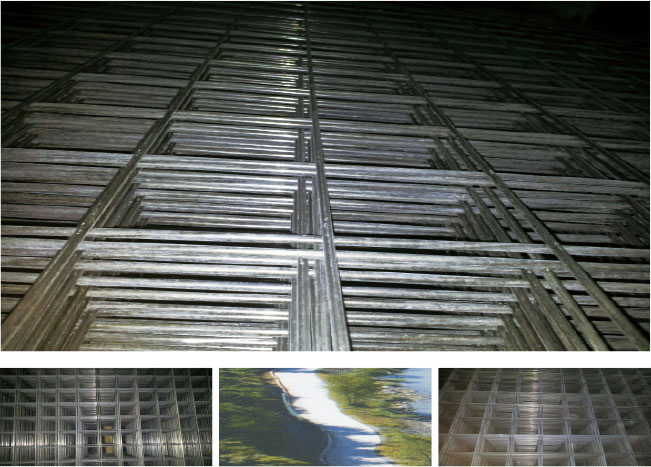

11.용접철망 철선종류
