육각 매트리스 개비온(Hexagonal Gabion Mattresses)

육각 매트리스 개비온은 연약한 지반(하천,도로법면외 기타)에 설치적용 함으로서 자연적인 지형의 아름다운 경관보전과 다양성을 존중하고 하천시공에서 친환경적 공사를 통하여 자연적 입지 조건의 보존과 물과 강변 식물의 상호 연계가 구현되도록 하는 생태계복원에 유리한 재료공법이다.

1.육각 매트리스 개비온 생산규격

[나라장터 물품 식별번호]

대구/공장	철선규격	매쉬 규격(mm)	제품규격(mm)	함양/공장
조달목록(전지역)				조달목록(전지역)
다수공급자 계약/NO	아연도금선		W(가로)*L(길이)*H(높이)	다수공급자계약/NO
20995070	Ø2.2mm	80*100	1,000*1,000*300	20995088
20995071	Ø2.2mm	80*100	1,000*1,000*500	21000236
20995072	Ø2.7mm	80*100	1,000*1,000*300	20995089
20995073	Ø2.7mm	80*100	1,000*1,000*500	20995090

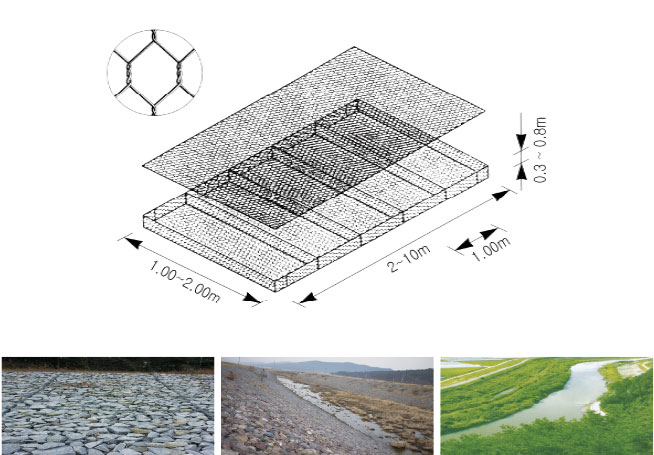

2.육각 매트리스 개비온 생산규격도면

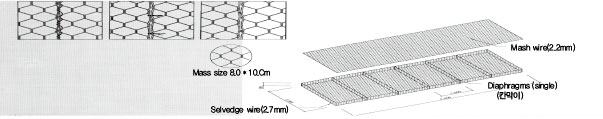

3.육각 매트리스 개비온의 철선규격

구분		적용조건		아연도금 부착량	인장강도	연신율
		적용선지름	허용차
시험방법		KSD 7011 KSB 5202		KSD 0201	KSD 7011 KSB 0802	KSD 7011
일반형 Mesh Size 8*10cm	테두리철선	Ø3.4mm	±0.18mm	275g/㎡이상	38~55kg/㎡ 372~539N/㎡	10%
	망눈철선	Ø2.7mm	±0.07mm	260g/㎡이상
	연결철선	Ø2.2mm	±0.07mm	240g/㎡이상
매트리스형 Mesh Size 8*10cm	테두리철선	Ø2.7mm	±0.07mm	260g/㎡이상	38~55kg/㎡ 372~539N/㎡	10%
	망눈철선	Ø2.2mm	±0.07mm	240g/㎡이상
	연결철선	Ø2.2mm	±0.07mm	240g/㎡이상

4.육각 매트리스 개비온의 용어

1.육각 매트리스 개비온 : 아연도금 및 염화비닐의 피복철선 재료로 인접하는 2개의 철선을 꼬아 그물모양의 6각형의 벌집형태로 제작된 것. 육각 매트리스 개비온은 하천 법면보호, 하상보호용 외 기타용도로 사용된다.
2.망눈 : 그물모양의 6각형 벌집형태에 한쪽 꼬임선의 중심에서 다른 쪽 꼬임선의 중심까지의 길이
3.가장자리철선 : 육각 매트리스 개비온의 사각 단면 테두리 철선
4.결속선 : 육각 매트리스 개비온의 한 면과 다른 한 면을 연결하는 철선
5.버팀철선 : 육각 매트리스 개비온의 돌 채움 작업에서 앞뒤의 배부름 현상을 잡기 위한 철선 조임 철선이라고도 한다.
6.앞면과 뒷면의 배부름 현상을 막기 위한 철선으로 조임 철선이라도 한다.
7.칸막이 : 육각 매트리스 개비온의 길이가 2M이상, 1M 간격으로 칸을 막아주는 육각형 벌집형태망 사각형판.

5.육각 매트리스 개비온

6.육각 매트리스 개비온 특징

육각 매트리스 개비온은 유수의 흐름에 의한 침식 침투로부터 제방을 보호하기 위하여 시공하는 시설물로서 홍수로부터 제방보호와 하천의 원활한 배출을 위하여 아연도금 철선을 두 번 꼬아 육각형의 망 눈을 가진 망태를 조림, 설치 후 내부에 돌을 채운 구조물이다. 어떤 시공조건이나 환경조건에서도 적응력이 뛰어나고 환경개선 등의 장점이 있는 공법이다.

특수성	개비온의 특징인 굴요성과 유체의 투과성이 우수하여 하천과 제방 배면 사이에 물의 이동이 자유로운 현상
세굴(옹벽)	하천의 유속과 옹벽의 하상 지면이 깎여 나가는 현상을 개비온의 굴요성의 특징으로 지반 변형에 따라 기동하여 안전성을 유지한다.
세굴(매트리스)	한천의 유속이 높고 빠를 때 세굴진행에서 개비온 매트리스의 굴요성으로 같이 움직여 하천을 보호하며 상류에서 내려오는 토사로 퇴적된다.
유속	개비온의 특성상 구조물 표면 거칠기로 유속에 대한 조도계수가 크며 하류의 홍수방지에 기여한다.
식생촉진	개비온 매트리스의 특성상 하천의 수초나 수중생물이 자생할 수 있는 환경조건에 유리하다.
침식	개비온 매트리스의 특징인 구조물의 표면 거칠기로 낙차공의 유속감소에 우수하며 환경개선에 효과적이다.
수중보	개비온 매트리스의 특징인 구조물의 표면 거칠기로 낙차공의 유속감소에 우수하며 환경개선에 효과적이다.
포락	급격한 수위감소로 침투수에 의한 토사의 하류 유출로 법면이 붕괴되는 현상을 개비온 매트리스의 특징인 굴요성으로 지반변형에 따라 기동하여 안전성을 유지한다.

7.육각 매트리스 개비온 설계시공

밑다짐(사면정리, 법면다짐)은 호안성의 안정에 중요한 역할을 하며 소류력에 견디며 하상변화에 순영(굴요성)을 가지고 시공 및 내구성이 커야한다. 개비온 매트리스 시공에서 철저한 설계와 품질관리된 자재 사용과 작업 공정에서 매트리스의 하천바닥의 토립자이동정도 확인 및 검토 후 개비온 매트리스 바닥 미끄럼방지 앵커를 설치하고 채움재의 재질, 치수, 채움재의 단면 확보, 뚜껑이음, 체결, 과다한 변형 등을 중점관리 하여야 한다.

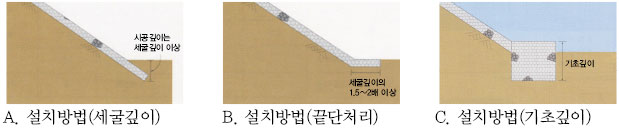

※ 육각 매트리스 개비온의 일반적 설치방법

8.채움재

매트리스 채움재의 특성을 고려하여 기본적으로 자중과 내마모성 등의 공통적인 특성을 갖지만 옹벽용 개비온의 균일한 채움재의 규격보다 어느 정도의 입도를 갖춘 재료를 요구하는 반면 매트리스 개비온에서는 되도록 균일한 규격의 재료를 요구 한다. 이는 매트리스 개비온의 한천의 유속에 대항하는 특성을 고려하였다.
⊙ 재료(고재) : 하천골재(단단한 호박돌), 석산골재(발파암 또는 쇄석)

9.암석별 단위중량

종별	단위중량(kg/㎠)	비고
화강암	2,600 ~ 2,700
현무암	2,700 ~ 3,200
안산암	2,300 ~ 2,700
사암	2,400 ~ 2,790

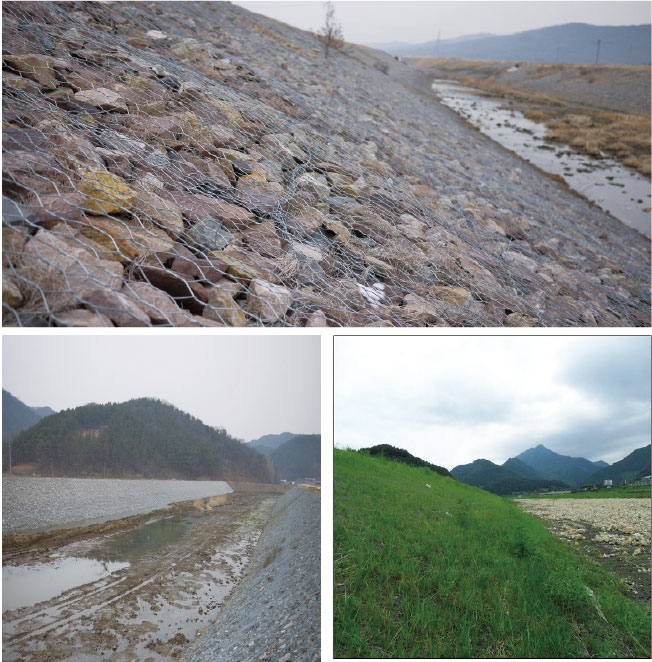

10.육각 매트리스 개비온

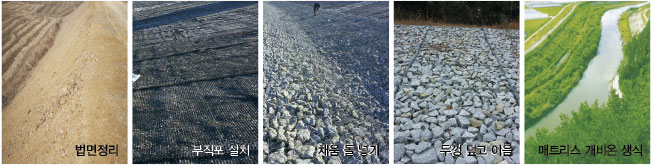

11.육각 매트리스 개비온 설치공정
