육각개비온(Hexagonal Gabion)의 적용

육각 개비온은 토목 공사에서 중요 도로, 하천, 토석절개지 비탈면보호 등에 적용되며 설치용도는 법면보호, 낙석방지, 하상보호 등 기타 옹벽 기능으로 적용 설치 사용되고 있다.

1.육각개비온 생산규격

[나라장터 물품 식별번호]

대구/공장	철선규격		제품규격(mm)	함양/공장
조달 목록(전지역)				조달 목록(전지역)
다수공급계약/NO	아연도금선	메쉬규격(mm)	W(가로)*L(길이)*H(높이)	다수공급계약/NO
20995066	Ø2.7mm	80*100	1,000*1,000*1,000	20995084
20995067	Ø2.7mm	80*100	1,500*1,000*1,000	20995085
20995068	Ø2.7mm	80*100	2,000*1,000*1,000	20995086
20995069	Ø2.7mm	80*100	2,000*1,000*500	20995087

2.육각 개비온 본체구성 용어

육각 개비온은 다양한 굵기의 아연도금된 철선이나 아연도금 후 PVC코팅된 철선을 육각 형태로 중복되게 꼬아서 만든 매쉬(Mesh)망 형태의 상자모양이다. 설치 시공 현장에서 자연석의 깨끗하고 단단한 돌을 채워 다양한 옹벽에 사용되는 제품의 시공 공법이며 본체의 망 태두리 철선은 두꺼운 철선으로 이루어져 있으며 철망의 어느 방향으로든 급작스런 구조 변화와 점차적인 압력에 잘 견딜 수 있도록 안전하게 연결 되어져 있다.
1)개비온 본체 : 아연도금철선의 인접된 철선이 서로 중복으로 꼬아 육각형태의 (핓,망눈모양) 벌집 형태로 제작된 육각 상자형이다.
2)피치 : 아연도금 된 철선으로 각각의 인접하는 철선을 서로 중복으로 꼬아 어느 부위가 절단되더라도 전체적으로 붕괴되지 않고 여러 형태의 침하에도 견딜 수 있는 유연성이 있어야 하며 육각형태의 벌집모양으로 제작된 직육면체 매쉬망이다. 일반적으로매쉬망 규격은 8*10cm이다.
3)가장자리철선 : 육각개비온의 사각면지지 기능의 테두리철선이다.
4)버팀철선 : 육각개비온의 돌 채움 작업에서 앞면과 뒷면의 배부름 현상을 잡기 위한 내부연결 조임 철선이다.
5)결속선(연결철선) : 2개의 개비온을 한 면과 면을 연결하는 철선용도로 일체형 구조로 형성한다.

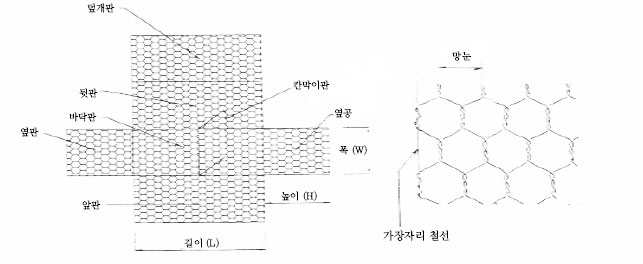

3.육각 개비온 본체구성 용어 도면

4.육각 개비온 철선의 규격

구분		적용조건		아연도금부착량	인장강도	연신율
		적용선지름	허용차
시험방법		KSD 7011 KSB 5202		KSD 0201	KSD 7011 KSB 0802	KSD 7011
일반형 Mesh Size 8*10cm	테두리철선	Ø3.4mm	±0.18mm	275g/㎡이상	38~55kg/㎡ 372~539N/㎡	10%
	망눈철선	Ø2.7mm	±0.07mm	260g/㎡이상
	연결철선	Ø2.2mm	±0.07mm	240g/㎡이상
매트리스형 Mesh Size 8*10cm	테두리철선	Ø2.7mm	±0.07mm	260g/㎡이상	38~55kg/㎡ 372~539N/㎡	10%
	망눈철선	Ø2.2mm	±0.07mm	240g/㎡이상
	연결철선	Ø2.2mm	±0.07mm	240g/㎡이상

5.아연도금 철선 표준선 허용공차

[철선지름 단위:mm]

본체	가장자리철선	결속선,버팀선
Ø2.70±0.07	Ø3.40±0.08	Ø2.20±0.07

6.망눈 치수 허용공차

[철선지름 단위:mm]

망눈	대변
80±8	95±9.5

7.아연도금 부착량

철선지름 규격	아연도금 부착량
Ø2.20mm	230g/㎡이상
Ø2.70mm	260g/㎡이상
Ø3.40mm	270g/㎡이상

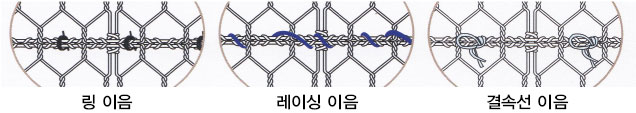

8.개비온 결속 종류

9.육각 개비온 옹벽 설치구조

Gabion 옹벽은 일정크기의 자연석을 철망 내부에 채워 철망과 철망이 연결되어 하나의 구조체를 형성하고 있기 때문에 Flexible하고 외적변화에 축조구조물 자체가 중력식이며 다공질이므로 특히 안전도가 높고 배수가 용이하며 별도의 시설(선택 층 채움. 배수시설)이 필요없다.

10.육각 개비온 옹벽설치 장점

1)연약 지반일지라도 특별한 기초 보강이 없이 시공이 가능하다.
2)뒷채움 재료를 별도로 선정 사용할 필요가 없다.(배수가 원할하기 때문에)
3)급격한 토압의 변화(증가)가 없으므로 안정성이 높다.
4)구조물 파손 시 추가보완으로 보수가 용이하다.
5)공기를 단축할 수 있어 후속공정 진행에 원활을 기할 수 있다.
6)옹벽 높이가 증가함에 따라 공비가 현저히 절감된다.
7)공정이 간단함으로 특별히 기술을 요하지 않는다.

11.육각 개비온 옹벽의 특징

유연성	Gabion(개비온)은 아연도금 된 철선의 중복꼬임에 의한 육각구조는 Mesh의 한부분이 손상되더라도 전체적인 안전성에는 거의 영향을 받지 않는다. 또한 연약한 지반이나 부동침하가 예상되는 지반에서도 탁월한 구조로서 안정을 유지한다.
특수성	옹벽구조물에서의 치명적인 요소인 배수면 배수가 자연스럽게 이루어지믕로 비배수로 인한 토압증가를 방지하게 된다.
내구성	중량아연도금처리에 의한 내부 식성의 향상은 중력식 옹벽구조물의 수명을 보장하며 채움 돌사이의 공극에는 자연적으로 토사가 채워져 식물의 식생을 도움으로 자연미를 갖춘 반영구적인 구조물이 된다.
강도	Gabion의 중복 꼬임 육각망의 철선강도와 유연성은 토압이나 흐르는 물의 침식에 강하고 부동침하의 지반변화에 유연하게 대처한다.
경제성	채움 돌의 현장 유용이 가능하며 채석장 및 자연 호박돌 등 채움재 확보가 용이하고 시공 후 탁월한 배수성으로 별도의 배수시설 및 관리가 필요치 않으며 최소한의 기초 다지기와 적당한 평면 상태에서 시공이 가능하다.
생태학	토양 및 자연환경을 보존해 줌으로서 식물이 자랄 수 있고 나무의 고사를 방지하며 수중생물이 자생할 수 있는 자연환경을 제공한다. 자연 소재의 사용으로 조경상 아름다운 경관을 유지하며 인공구조물의 자연생태계에 미치는 악영향을 최소화한다.

12.육각 개비온 시공방법

개비온구조물은 영구적인 구조물로 검토될 수 있으며 철망의 선정에서 침식 산화작용으로 부식 노화현상을 억제하기 위해서는 내구성이 요구되는 아연도금 된 내 부식성, 소용연성, 인장력이 확보된 철선의 선택이 중요하다.
⊙시공순서 : 보호법면 정리 및 부직포 설치 → 개비온 배치 이음작업 → 채움 돌 채우기 → 채움 돌 면 고르기 뚜껑 덮기 후 이음작업 설치완료
1)보호법면 정리 및 부직포 설치 : 하천의 유량과 유속의 증가에서 제방법면의 토사 유출방지
2)개비온 배치 이음작업 : 개비온의 각 테두리철선을 철저히 연결하여 전체를 일체화시킨다.
3)채움 돌 채우기 : 채움재는 내마모성이 우수하며 매쉬의 규정된 크기의 채움재(화강암, 현무암, 안산암, 사암, 조약돌 기타)를 사용한다.
4)채움돌 면 고르기 뚜껑 덮기 후 이음작업 설치완료(개비온 결속방법 : 링 이음, 레이싱 이음, 결속선 이음)

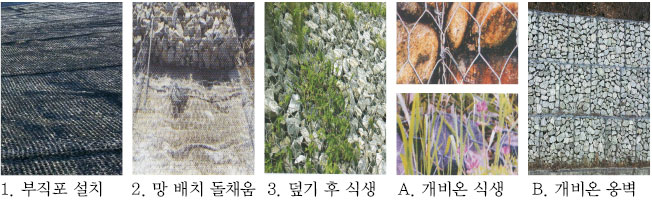

13.육각 개비온시공 공정

14.채움재

매트리스 채움재의 특성을 고려하여 본다면 기본적으로 자중과 내마모성 등 공통적인 특성을 갖지만 옹벽용 개비온의 균일한 채움재의 규격보다 어느정도의 입도를 갖춘 재료를 요구하는 반면 매트리스 개비온에서는 되도록 균일한 규격의 재료를 요구한다. 이는 매트리스 개비온의 하천의 유속에 대항하는 특성을 고려하였다.
⊙재료(골재) : 하천골재(단단한 호박돌), 석산골재(발파암 또는 쇄석)

15.암석별 단위 중량

종별	단위중량	비고
화강암	2,600 ~ 2,700kg/㎠
현무암	2,700 ~ 3,200kg/㎠
안산암	2,300 ~ 2,700kg/㎠
사암	2,400 ~ 2,790kg/㎠

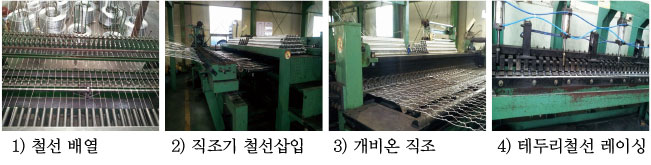

16.육각 개비온 생산공정

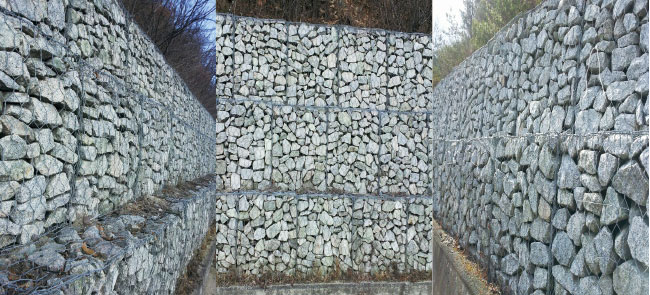

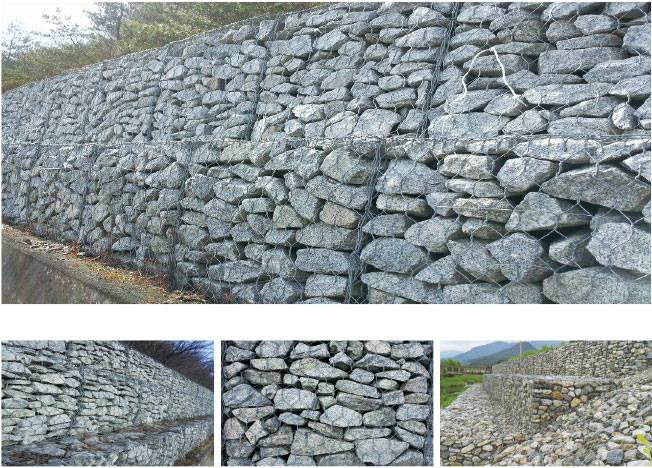

17.육각 개비온 옹벽
