APPLICATION
육각개비온의 적용

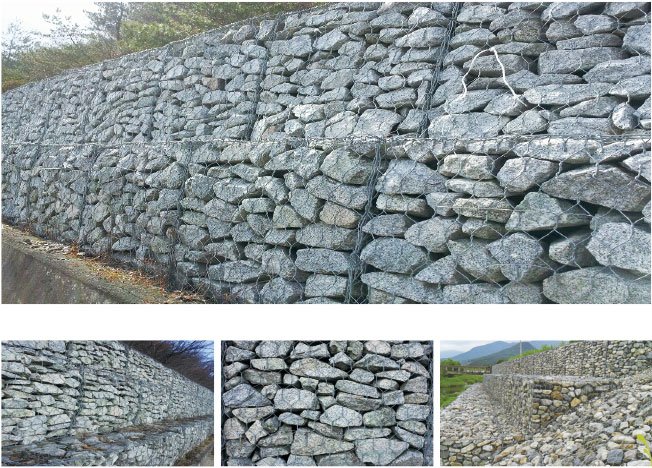

육각 개비온은 토목 공사에서 주요 도로, 하천, 토석절개지 비탈면 보호 등에 적용되며, 법면보호·낙석방지·하상보호 등 옹벽 기능으로 설치·사용되고 있습니다.
- 법면보호
- 낙석방지
- 하상보호
- 옹벽
육각개비온 생산규격
나라장터 물품 식별번호 · 조달 목록(전지역) 다수공급계약
| 대구 공장 | 철선규격 | 제품규격(mm) W(가로)*L(길이)*H(높이) | 함양 공장 | |
|---|---|---|---|---|
| 다수공급계약 NO | 아연도금선 | 메쉬규격(mm) | 다수공급계약 NO | |
| 20995066 | Ø2.7mm | 80*100 | 1,000*1,000*1,000 | 20995084 |
| 20995067 | Ø2.7mm | 80*100 | 1,500*1,000*1,000 | 20995085 |
| 20995068 | Ø2.7mm | 80*100 | 2,000*1,000*1,000 | 20995086 |
| 20995069 | Ø2.7mm | 80*100 | 2,000*1,000*500 | 20995087 |
육각 개비온 본체구성 용어
육각 개비온은 다양한 굵기의 아연도금 철선이나 아연도금 후 PVC 코팅된 철선을 육각 형태로 중복되게 꼬아서 만든 메쉬(Mesh)망 형태의 상자모양입니다. 시공 현장에서 깨끗하고 단단한 자연석을 채워 다양한 옹벽에 사용되며, 망 테두리는 두꺼운 철선으로 이루어져 어느 방향으로든 급작스런 구조 변화와 점차적인 압력에 잘 견딜 수 있도록 안전하게 연결되어 있습니다.
- 개비온 본체
- 아연도금철선의 인접된 철선이 서로 중복으로 꼬아 육각형태(핏, 망눈모양)의 벌집 형태로 제작된 육각 상자형입니다.
- 피치
- 아연도금 된 철선으로 인접하는 철선을 서로 중복으로 꼬아, 어느 부위가 절단되더라도 전체적으로 붕괴되지 않고 여러 형태의 침하에도 견딜 수 있는 유연성을 가진 육각 벌집모양의 직육면체 메쉬망입니다. 일반적인 메쉬망 규격은 8×10cm입니다.
- 가장자리철선
- 육각개비온의 사각면 지지 기능을 하는 테두리철선입니다.
- 버팀철선
- 돌 채움 작업에서 앞면과 뒷면의 배부름 현상을 잡기 위한 내부연결 조임 철선입니다.
- 결속선(연결철선)
- 2개의 개비온의 면과 면을 연결해 일체형 구조로 형성하는 철선입니다.

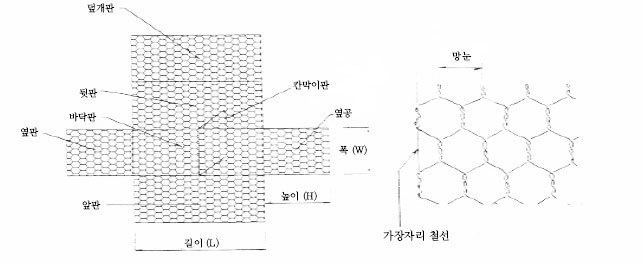

본체구성 용어 도면
육각 개비온 철선의 규격
| 구분 | 적용조건 | 아연도금 부착량 | 인장강도 | 연신율 | ||
|---|---|---|---|---|---|---|
| 적용선지름 | 허용차 | |||||
| 시험방법 | KSD 7011 / KSB 5202 | KSD 0201 | KSD 7011 / KSB 0802 | KSD 7011 | ||
| 일반형 Mesh 8×10cm | 테두리철선 | Ø3.4mm | ±0.18mm | 275g/㎡ 이상 | 38~55kg/㎟ 372~539N/㎟ | 10% |
| 망눈철선 | Ø2.7mm | ±0.07mm | 260g/㎡ 이상 | |||
| 연결철선 | Ø2.2mm | ±0.07mm | 240g/㎡ 이상 | |||
| 매트리스형 Mesh 8×10cm | 테두리철선 | Ø2.7mm | ±0.07mm | 260g/㎡ 이상 | 38~55kg/㎟ 372~539N/㎟ | 10% |
| 망눈철선 | Ø2.2mm | ±0.07mm | 240g/㎡ 이상 | |||
| 연결철선 | Ø2.2mm | ±0.07mm | 240g/㎡ 이상 | |||
아연도금 철선 표준선 허용공차
철선지름 단위: mm
| 본체 | 가장자리철선 | 결속선, 버팀선 |
|---|---|---|
| Ø2.70±0.07 | Ø3.40±0.08 | Ø2.20±0.07 |
망눈 치수 허용공차
단위: mm
| 망눈 | 대변 |
|---|---|
| 80±8 | 95±9.5 |
아연도금 부착량
| 철선지름 규격 | 아연도금 부착량 |
|---|---|
| Ø2.20mm | 230g/㎡ 이상 |
| Ø2.70mm | 260g/㎡ 이상 |
| Ø3.40mm | 270g/㎡ 이상 |
개비온 결속 종류
육각 개비온 옹벽 설치구조
Gabion 옹벽은 일정 크기의 자연석을 철망 내부에 채워 철망과 철망이 연결되어 하나의 구조체를 형성합니다. 외적 변화에 유연(Flexible)하고 구조물 자체가 중력식이며 다공질이므로 안전도가 높고 배수가 용이하여 별도의 시설(선택층 채움, 배수시설)이 필요 없습니다.
옹벽설치 장점
- 연약 지반일지라도 특별한 기초 보강 없이 시공이 가능합니다.
- 배수가 원활하여 뒷채움 재료를 별도로 선정·사용할 필요가 없습니다.
- 급격한 토압의 변화(증가)가 없으므로 안정성이 높습니다.
- 구조물 파손 시 추가 보완으로 보수가 용이합니다.
- 공기를 단축할 수 있어 후속공정 진행이 원활합니다.
- 옹벽 높이가 증가함에 따라 공사비가 현저히 절감됩니다.
- 공정이 간단하여 특별한 기술을 요하지 않습니다.
육각 개비온 옹벽의 특징
유연성
아연도금 된 철선의 중복꼬임에 의한 육각구조는 Mesh의 한 부분이 손상되더라도 전체적인 안전성에는 거의 영향을 받지 않습니다. 연약한 지반이나 부동침하가 예상되는 지반에서도 탁월한 구조로 안정을 유지합니다.
특수성
옹벽구조물의 치명적인 요소인 배수가 자연스럽게 이루어지므로 비배수로 인한 토압증가를 방지합니다.
내구성
중량 아연도금 처리로 내부식성이 향상되어 구조물의 수명을 보장하며, 채움 돌 사이 공극에 자연적으로 토사가 채워져 식생을 도와 자연미를 갖춘 반영구적인 구조물이 됩니다.
강도
중복 꼬임 육각망의 철선강도와 유연성은 토압이나 흐르는 물의 침식에 강하고 부동침하의 지반변화에 유연하게 대처합니다.
경제성
채움 돌의 현장 유용이 가능하고 채움재 확보가 용이하며, 탁월한 배수성으로 별도의 배수시설 및 관리가 필요 없고 최소한의 기초 다지기로 시공이 가능합니다.
생태학
토양 및 자연환경을 보존해 식물이 자랄 수 있고 수중생물이 자생할 수 있는 환경을 제공합니다. 자연 소재 사용으로 아름다운 경관을 유지하며 인공구조물이 생태계에 미치는 악영향을 최소화합니다.
육각 개비온 시공방법
개비온 구조물은 영구적인 구조물로 검토될 수 있으며, 침식·산화작용에 의한 부식·노화를 억제하려면 내구성이 요구되는 아연도금 된 내부식성·연성·인장력이 확보된 철선의 선택이 중요합니다.

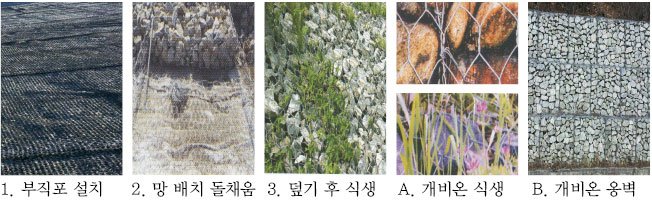

- STEP 1
보호법면 정리 및 부직포 설치
하천의 유량과 유속 증가로부터 제방법면의 토사 유출을 방지합니다.
- STEP 2
개비온 배치 · 이음작업
개비온의 각 테두리철선을 철저히 연결하여 전체를 일체화시킵니다.
- STEP 3
채움 돌 채우기
내마모성이 우수하고 메쉬 규정 크기에 맞는 채움재(화강암, 현무암, 안산암, 사암, 조약돌 등)를 사용합니다.
- STEP 4
면 고르기 · 뚜껑 덮기 · 설치완료

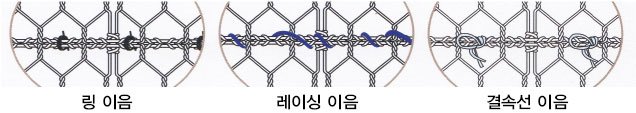

채움돌 면을 고르고 뚜껑을 덮은 후 이음작업(링 이음, 레이싱 이음, 결속선 이음)으로 마무리합니다.
육각 개비온 시공 공정
채움재
채움재는 기본적으로 자중과 내마모성 등 공통적인 특성을 갖지만, 옹벽용 개비온은 어느 정도의 입도를 갖춘 재료를, 매트리스 개비온은 하천의 유속에 대항하는 특성을 고려해 되도록 균일한 규격의 재료를 요구합니다.
재료(골재) : 하천골재(단단한 호박돌), 석산골재(발파암 또는 쇄석)
암석별 단위중량
화강암
2,600 ~ 2,700
kg/㎥
현무암
2,700 ~ 3,200
kg/㎥
안산암
2,300 ~ 2,700
kg/㎥
사암
2,400 ~ 2,790
kg/㎥

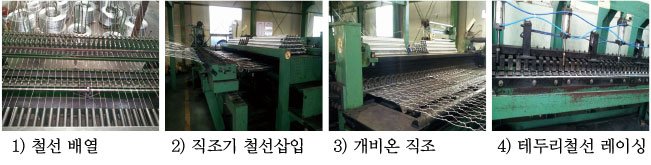

육각 개비온 생산공정

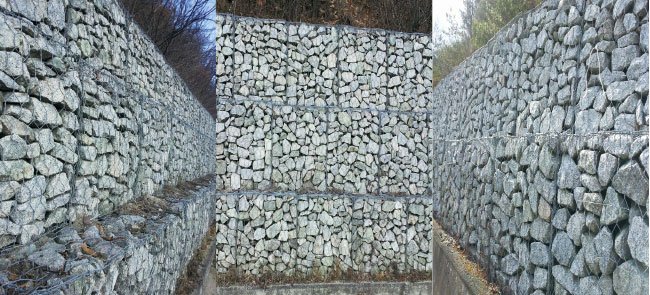

육각 개비온 옹벽
