OVERVIEW
육각 매트리스 개비온
육각 매트리스 개비온은 연약한 지반(하천, 도로법면 외 기타)에 설치·적용함으로써 자연적인 지형의 아름다운 경관보전과 다양성을 존중하고, 하천시공에서 친환경적 공사를 통해 자연적 입지 조건의 보존과 물과 강변 식물의 상호 연계가 구현되도록 하는 생태계복원에 유리한 재료공법입니다.
육각 매트리스 개비온 생산규격
나라장터 물품 식별번호 · 조달목록(전지역) 다수공급자 계약
| 대구 공장 | 철선규격 | 메쉬규격(mm) | 제품규격(mm) W(가로)*L(길이)*H(높이) | 함양 공장 |
|---|---|---|---|---|
| 다수공급자 계약 NO | 아연도금선 | 다수공급자 계약 NO | ||
| 20995070 | Ø2.2mm | 80*100 | 1,000*1,000*300 | 20995088 |
| 20995071 | Ø2.2mm | 80*100 | 1,000*1,000*500 | 21000236 |
| 20995072 | Ø2.7mm | 80*100 | 1,000*1,000*300 | 20995089 |
| 20995073 | Ø2.7mm | 80*100 | 1,000*1,000*500 | 20995090 |

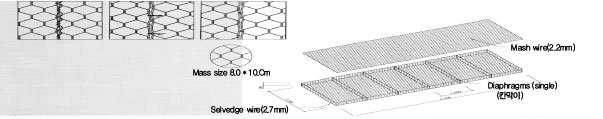

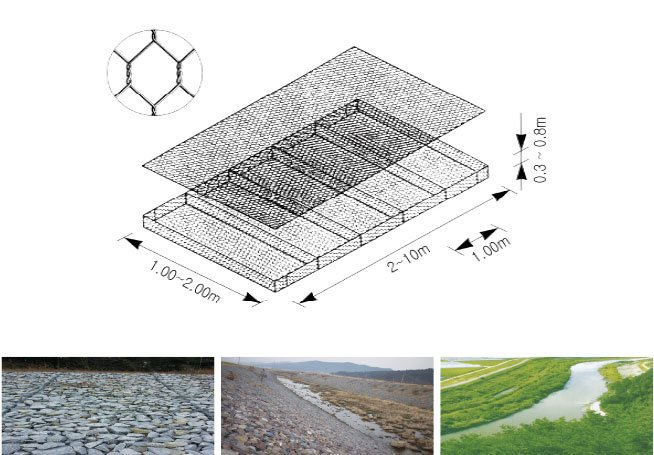

생산규격 도면
육각 매트리스 개비온의 철선규격
| 구분 | 적용조건 | 아연도금 부착량 | 인장강도 | 연신율 | ||
|---|---|---|---|---|---|---|
| 적용선지름 | 허용차 | |||||
| 시험방법 | KSD 7011 / KSB 5202 | KSD 0201 | KSD 7011 / KSB 0802 | KSD 7011 | ||
| 일반형 Mesh 8×10cm | 테두리철선 | Ø3.4mm | ±0.18mm | 275g/㎡ 이상 | 38~55kg/㎟ 372~539N/㎟ | 10% |
| 망눈철선 | Ø2.7mm | ±0.07mm | 260g/㎡ 이상 | |||
| 연결철선 | Ø2.2mm | ±0.07mm | 240g/㎡ 이상 | |||
| 매트리스형 Mesh 8×10cm | 테두리철선 | Ø2.7mm | ±0.07mm | 260g/㎡ 이상 | 38~55kg/㎟ 372~539N/㎟ | 10% |
| 망눈철선 | Ø2.2mm | ±0.07mm | 240g/㎡ 이상 | |||
| 연결철선 | Ø2.2mm | ±0.07mm | 240g/㎡ 이상 | |||
육각 매트리스 개비온의 용어
- 육각 매트리스 개비온
- 아연도금 및 염화비닐 피복철선 재료로 인접하는 2개의 철선을 꼬아 그물모양의 6각형 벌집형태로 제작한 것. 하천 법면보호, 하상보호용 등으로 사용됩니다.
- 망눈
- 그물모양의 6각형 벌집형태에서 한쪽 꼬임선의 중심에서 다른 쪽 꼬임선의 중심까지의 길이
- 가장자리철선
- 육각 매트리스 개비온의 사각 단면 테두리 철선
- 결속선
- 육각 매트리스 개비온의 한 면과 다른 한 면을 연결하는 철선
- 버팀철선
- 돌 채움 작업에서 앞뒤의 배부름 현상을 잡기 위한 철선. 조임 철선이라고도 합니다.
- 칸막이
- 길이 2M 이상인 경우 1M 간격으로 칸을 막아주는 육각형 벌집형태망 사각형판
육각 매트리스 개비온 특징

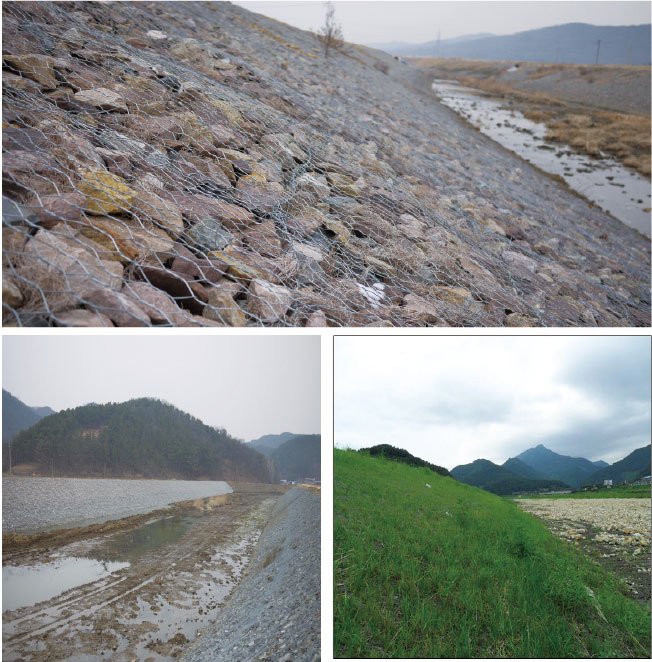

유수의 흐름에 의한 침식·침투로부터 제방을 보호하기 위해 시공하는 시설물로, 홍수로부터 제방보호와 하천의 원활한 배출을 위하여 아연도금 철선을 두 번 꼬아 육각형 망눈을 가진 망태를 조립·설치 후 내부에 돌을 채운 구조물입니다. 어떤 시공조건이나 환경조건에서도 적응력이 뛰어나고 환경개선 등의 장점이 있는 공법입니다.
특수성
굴요성과 유체의 투과성이 우수하여 하천과 제방 배면 사이에 물의 이동이 자유롭습니다.
세굴(옹벽)
하천의 유속으로 옹벽 하상 지면이 깎여 나갈 때, 굴요성으로 지반 변형에 따라 거동하여 안전성을 유지합니다.
세굴(매트리스)
하천의 유속이 빠를 때 매트리스가 함께 움직여 하천을 보호하며, 상류에서 내려오는 토사로 퇴적됩니다.
유속
구조물 표면 거칠기로 유속에 대한 조도계수가 크며 하류의 홍수방지에 기여합니다.
식생촉진
하천의 수초나 수중생물이 자생할 수 있는 환경조건에 유리합니다.
침식 · 수중보
구조물의 표면 거칠기로 낙차공의 유속감소에 우수하며 환경개선에 효과적입니다.
포락
급격한 수위감소로 침투수에 의한 토사 유출로 법면이 붕괴되는 현상을, 굴요성으로 지반변형에 따라 거동하여 안전성을 유지합니다.

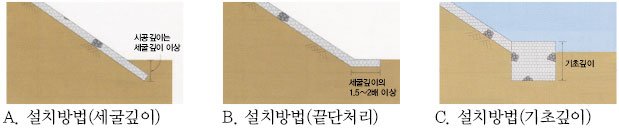

육각 매트리스 개비온 설계시공
밑다짐(사면정리, 법면다짐)은 호안의 안정에 중요한 역할을 하며, 소류력에 견디고 하상변화에 순응(굴요성)하며 시공성과 내구성이 커야 합니다. 철저한 설계와 품질관리된 자재를 사용하고, 하천바닥의 토립자 이동정도를 확인·검토한 후 매트리스 바닥 미끄럼방지 앵커를 설치하며, 채움재의 재질·치수·단면 확보, 뚜껑이음, 체결, 과다한 변형 등을 중점 관리해야 합니다.
채움재
매트리스 채움재는 자중과 내마모성 등의 공통적인 특성을 갖지만, 옹벽용 개비온보다 되도록 균일한 규격의 재료를 요구합니다. 이는 매트리스 개비온이 하천의 유속에 대항하는 특성을 고려한 것입니다.
재료(골재) : 하천골재(단단한 호박돌), 석산골재(발파암 또는 쇄석)
암석별 단위중량
화강암
2,600 ~ 2,700
kg/㎥
현무암
2,700 ~ 3,200
kg/㎥
안산암
2,300 ~ 2,700
kg/㎥
사암
2,400 ~ 2,790
kg/㎥

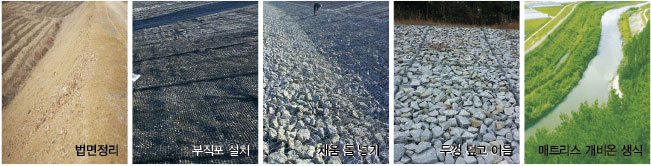

육각 매트리스 개비온
설치공정
