OVERVIEW

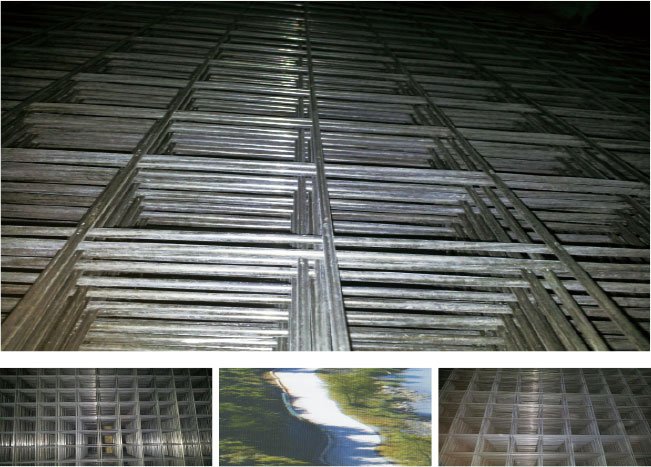

용접철망(WIRE MESH) 개요
용접철망(Wire Mesh)은 냉간압연 또는 신선된 경강선을 가로배열과 세로배열로 직각 정렬하여 교차지점을 형성하고, 교차점을 전기저항 용접하여 접합한 격자형 Mesh Sheet입니다.
01
용접철망 생산규격
나라장터 물품 식별번호 기준 · ※ 제품 표준규격 외 치수 별도 주문
| 철선규격 | 메쉬규격(mm) | 표준 제품규격(mm) | ||
|---|---|---|---|---|
| 레귤러 둥근 철선 | 레귤러 이형 철선 | 디자인 둥근 철선 | W(가로) × L(길이) | |
| Ø6.mm | Ø6.mm | Ø6.mm | #4 100*100 | 1800*1800 |
| Ø6.mm | Ø6.mm | Ø6.mm | #4 150*150 | 1800*1800 |
| Ø5.mm | Ø5.mm | Ø5.mm | #6 100*100 | 1800*1800 |
| Ø5.mm | Ø5.mm | Ø5.mm | #6 150*150 | 1800*1800 |
| Ø4.mm | Ø4.mm | Ø4.mm | #8 100*100 | 1800*1800 |
| Ø4.mm | Ø4.mm | Ø4.mm | #8 100*100 | 1800*1800 |
02
용접철망 종류
레귤러 용접철망
망눈 모양이 정사각형이거나, 직사각형이라도 동일 망눈 치수만으로 구성되어 있으며, 세로선과 가로선이 각각 동일한 선 지름 또는 공칭선 지름을 갖고 있는 용접철망
디자인 용접철망
망눈 모양이 정사각형과 직사각형이 혼재하거나 직사각형만으로도 망눈 치수가 동일하지 않은 것, 혹은 세로선과 가로선의 선 지름 또는 공칭선 지름이 통일되지 않은 용접철망
03
용접철망 특징
시공성
전체가 격자망으로 용접되어 일반철근과 비교하여 조립 및 시공이 쉬우므로 특별한 기술이 필요하지 않습니다.
공기단축
제품 자체 그대로 설치하므로 일반 철근공사에 비해 시공속도가 빠르며, 별도의 장비가 필요하지 않아 단시일 내 공사가 가능합니다.
콘크리트 부착 성능향상
좁은 간격으로 철심이 격자를 유지하고 있으므로 철근에 비해 콘크리트의 부착성능이 향상됩니다.
04
기술적 사용 장점
- 규격화된 기계적 스포트 용접(Spot Welding)으로 철망의 메쉬 규격 치수가 정밀하고 응력 분포가 균일하여 균열제어에 효과적입니다.
- 제품이 견고하고 항복강도 및 인장강도가 높아 지면의 집중하중과 분포하중에 의한 균열에 효과적입니다.
- 배근작업에서 자재의 불필요한 손실을 줄이며 초보 기술자도 작업이 용이합니다.
- 스포트 용접으로 철망의 응력분포가 균일하여 균열 제어에 효과적입니다.
- 폭넓은 지면에 사용할 수 있고 다양한 크기로 제작해 제품의 경량화가 가능합니다.
05
용접철망 적용범위
- 농로, 교량, 터널
- 주택 및 아파트
- 콘크리트 배수로
- 천장 및 바닥
- 지하철(수도터널)
- 콘크리트 각종 벽
- 콘크리트 각종 기둥
- 콘크리트 포장도로
- 콘크리트 고속도로
- 산업단지 조성 및 공장
06
둥근 철선의 표준 선 지름
- Ø2.60
- Ø3.20
- Ø4.00
- Ø5.00
- Ø5.50
- Ø6.00
- Ø7.00
- Ø8.00
- Ø9.00
- Ø10.0
- Ø12.0
- Ø13.0
07
표준 선 지름 허용공차
| 철선지름 규격 | 철선지름 허용공차 |
|---|---|
| Ø2.9mm 이하 | ±0.06mm |
| Ø2.9mm ~ Ø4mm | ±0.08mm |
| Ø4mm ~ Ø6mm | ±0.10mm |
| Ø6mm 초과 | ±0.13mm |
08
기계적 성질
| 종류의 기호 | 적용선지름(mm) | 항복점 또는 0.2% 항복강도(N/㎟) | 인장강도 (N/㎟) | 연신율 (%) | 단면수축률 (%) | 용접점 전단강도 (N/㎟) |
|---|---|---|---|---|---|---|
| WFP WFP-D | Ø2.6 이상 Ø13 이하 | - | 490 이상 | - | 30 이상 | 250 이상 |
| WFR, WFI WFR-D, WFI-D | Ø4 ~ Ø7 이하 | 400 이상 | 490 이상 | 8 이상 | - | 150 이상 |
| Ø7 ~ Ø16 이하 | 130 이상 | |||||
| WFSP, WFSR, WFSI WFSI-D, WFSR-D | Ø4 이상 | 500 이상 | 550 이상 | 12 이상 | - | 150 이상 |
09

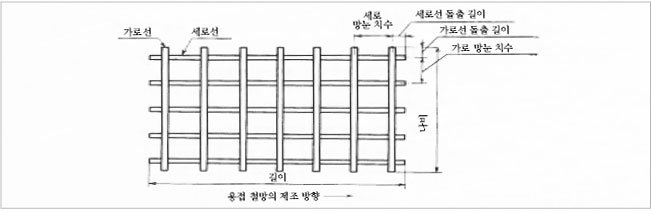

제품설명도
10

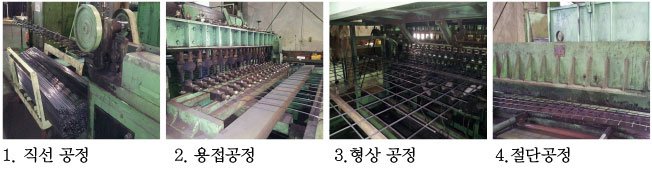

생산공정
11
철선종류
